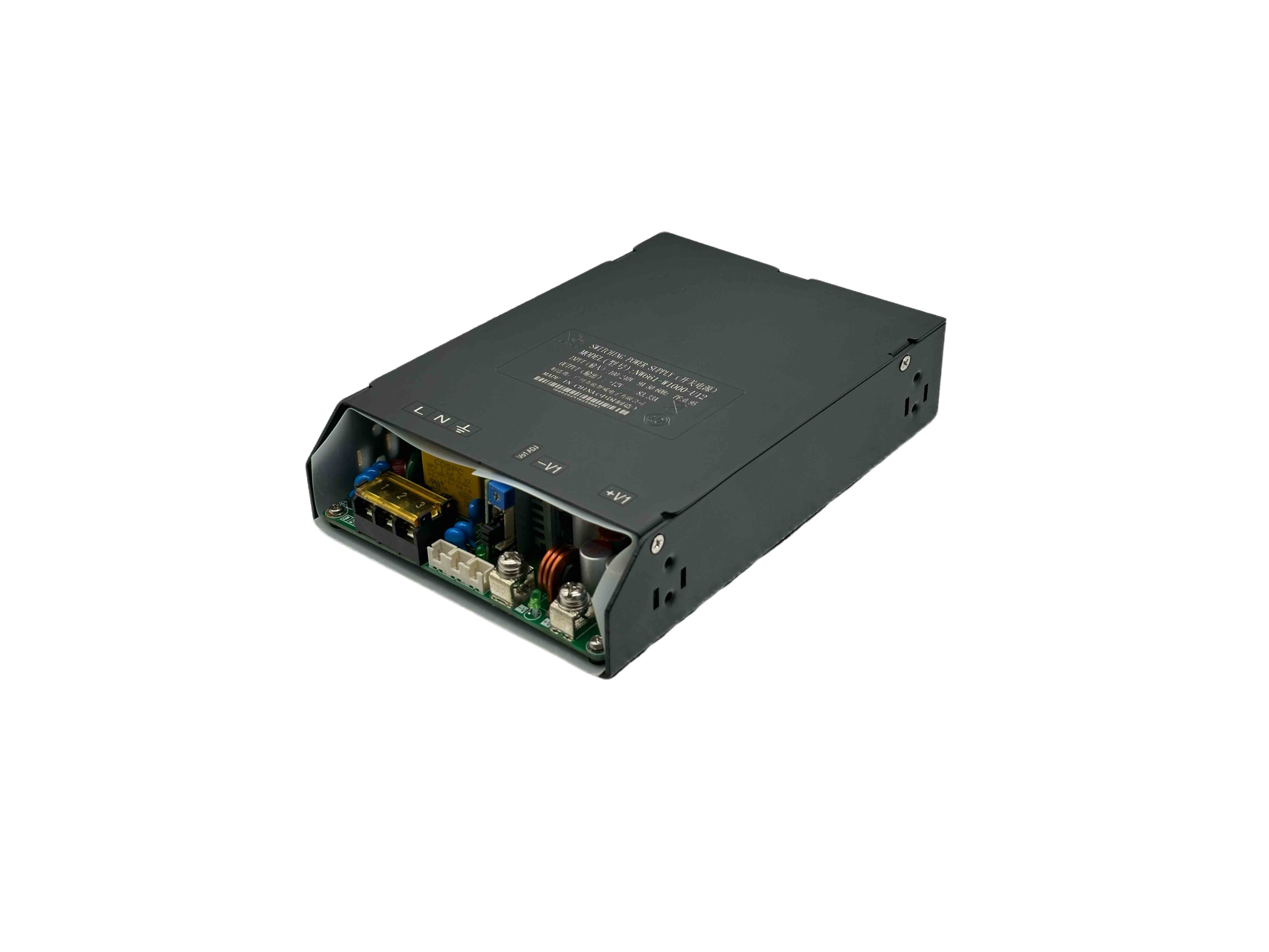

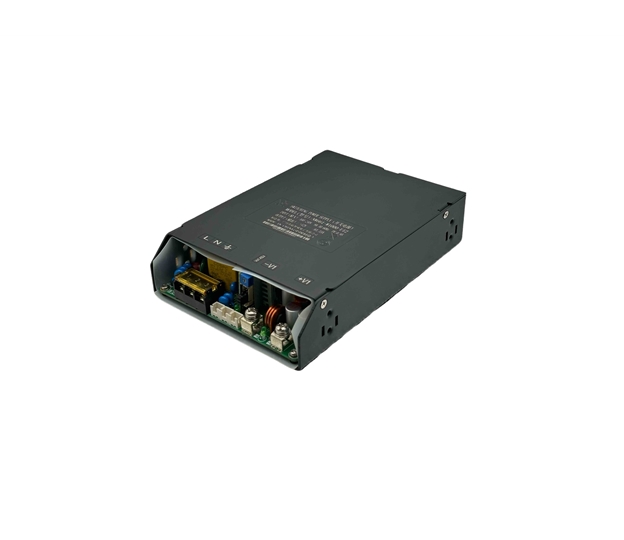

产品类别：长条型单路开关电源产品名称：1000W单路输出开关电源系列编号：NW203
工业自动化
舞台灯光
美容仪器
NW203-W1000系列是一款长条型单路开关电源；常用输出电压：12V/24V/28V/36V/48V等，可接受客户需求电压定制；效率高达93%。
型号
NW203-
W600U12
W1000U24
W1000U28
W1000U36
W1000U48
输出
直流电压
12V
24V
28V
36V
48V
额定电流
50A
41.6A
35.7A
27.7A
20.8A
电流范围
0~50A
0~41.6A
0~35.7A
0~27.7A
0~20.8A
额定功率
600W
1000W
纹波与噪声(最大) 备注2
150mVp-p
240mVp-p
300mVp-p
380mVp-p
460mVp-p
电压调整范围
11~13V
23~25V
27~29V
35~37V
47~49V
电压精度 备注3
±1.5%
±1%
线性调整率 备注4
±0.5%
负载调整率 备注5
启动、上升时间
80ms, 20ms/230VAC 150ms,40ms/115VAC(满载时)
保持时间
18ms/230VAC 20ms/115VAC(满载时)
输入
电压范围
90-264VAC
频率范围
47—63Hz
功率因素
PF≥0.95/230VAC PF≥0.99/115VAC(满载时)
效率（Typ.)
91%
91.5%
92.5%
93%
交流电流
10A/115VAC 5A/230VAC
浪涌电流
冷启动35A/115VAC 55A/230VAC
漏电流
100mA/240VAC
保护
过负载
额定输出功率的110~140%，打嗝模式，负载异常条件移除后可自动恢复
过电压
/
过温度
保护模式:关断输出电压, 温度下降后可自动恢复
环境
工作温度
-25℃~+60℃(请参考"减额曲线")
工作湿度
10~90% RH，无冷凝
储存温度、湿度
-40~+85℃, 10~95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10~500Hz, 5G 10分钟/周期, X、Y、Z各60分钟
安规和电磁兼容
安全规范
常规
耐压
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射
电磁兼容抗扰度
其他
MTBF
≥100Khrs
尺寸（外壳）
260*70*45mm（L*W*H）
包装
备注
1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
5. 负载调整率测量方法: 从0%到100%额定负载。
6. 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
7. 请在海拔2000米以下使用
引脚编号
引脚功能
1
2
AC/L
3
AC/N
1,2
DC OUTPUT +V1
3,4
DC OUTPUT COM
4
DC OUTPUT +V2
NC
为了符合“降额曲线”和“静态曲线”，NW203-W1000系列必须安装辅助散热风扇，建议风扇大小与安装位置如下
产品类别：...
特性：
应用：
工业自动化
舞台灯光
美容仪器
描述：
NW203-W1000系列是一款长条型单路开关电源；常用输出电压：12V/24V/28V/36V/48V等，可接受客户需求电压定制；效率高达93%。
电气性能
型号
NW203-
W600U12
NW203-
W1000U24
NW203-
W1000U28
NW203-
W1000U36
NW203-
W1000U48
输出
直流电压
12V
24V
28V
36V
48V
额定电流
50A
41.6A
35.7A
27.7A
20.8A
电流范围
0~50A
0~41.6A
0~35.7A
0~27.7A
0~20.8A
额定功率
600W
1000W
1000W
1000W
1000W
纹波与噪声(最大) 备注2
150mVp-p
240mVp-p
300mVp-p
380mVp-p
460mVp-p
电压调整范围
11~13V
23~25V
27~29V
35~37V
47~49V
电压精度 备注3
±1.5%
±1%
±1%
±1%
±1%
线性调整率 备注4
±0.5%
±0.5%
±0.5%
±0.5%
±0.5%
负载调整率 备注5
±0.5%
±0.5%
±0.5%
±0.5%
±0.5%
启动、上升时间
80ms, 20ms/230VAC 150ms,40ms/115VAC(满载时)
保持时间
18ms/230VAC 20ms/115VAC(满载时)
输入
电压范围
90-264VAC
频率范围
47—63Hz
功率因素
PF≥0.95/230VAC PF≥0.99/115VAC(满载时)
效率（Typ.)
91%
91.5%
91.5%
92.5%
93%
交流电流
10A/115VAC 5A/230VAC
浪涌电流
冷启动35A/115VAC 55A/230VAC
漏电流
100mA/240VAC
保护
过负载
额定输出功率的110~140%，打嗝模式，负载异常条件移除后可自动恢复
过电压
/
过温度
保护模式:关断输出电压, 温度下降后可自动恢复
环境
工作温度
-25℃~+60℃(请参考"减额曲线")
工作湿度
10~90% RH，无冷凝
储存温度、湿度
-40~+85℃, 10~95% RH
温度系数
±0.03%/℃ (0~50℃)
耐振动
10~500Hz, 5G 10分钟/周期, X、Y、Z各60分钟
安规和电磁兼容
安全规范
常规
耐压
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
绝缘阻抗
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH
电磁兼容发射
常规
电磁兼容抗扰度
常规
其他
MTBF
≥100Khrs
尺寸（外壳）
260*70*45mm（L*W*H）
包装
/
备注
1. 如未特别说明，所有规格参数均在输入为230VAC、额定负载、25℃环境温度下进行量测。
2. 纹波和噪声测量方法：使用一条12"双绞线，同时终端要并联0.1uf和47uf的电容，在20MHZ带宽下进行量测。
3. 精度：包含设定误差、线性调整率和负载调整率。
4. 线性调整率测量方法: 在额定负载下,从低电压到高电压测试。
5. 负载调整率测量方法: 从0%到100%额定负载。
6. 启动时间是在冷启动状态下测得，快速频繁开关机可能会使启动时间增长。
7. 请在海拔2000米以下使用
方框图
降额曲线：
静态曲线：

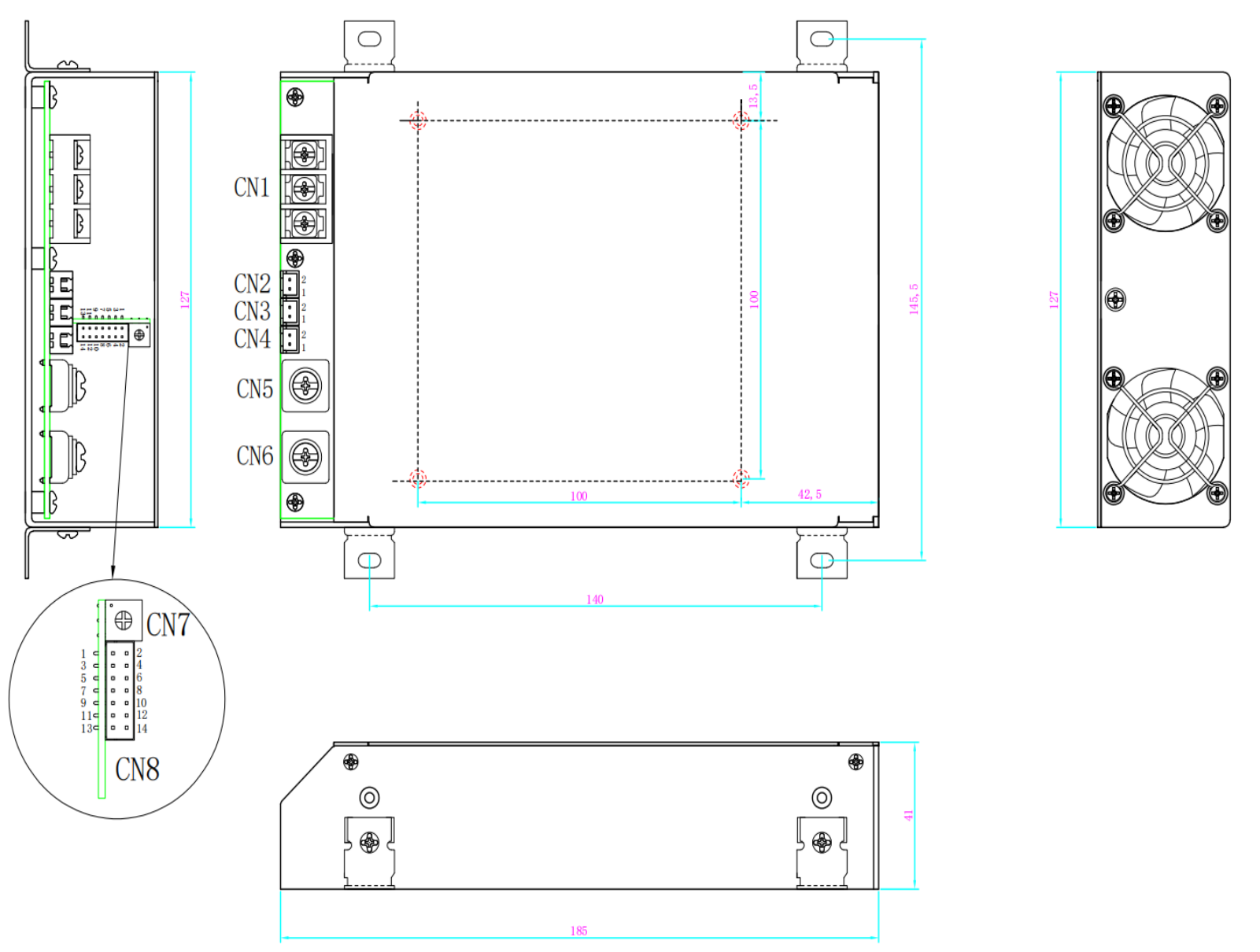

结构尺寸

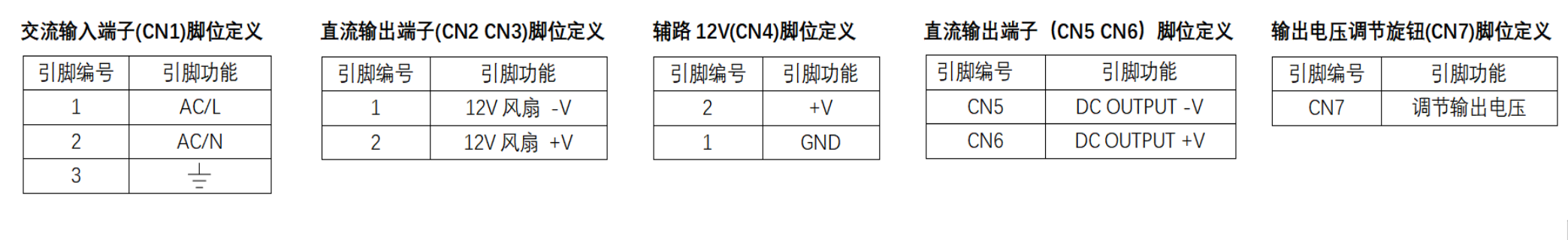

交流输入端子(CN1)脚位定义：
引脚编号
引脚功能
1
2
AC/L
3
AC/N
直流输出端子(CN2)脚位定义：
引脚编号
引脚功能
1,2
DC OUTPUT +V1
3,4
DC OUTPUT COM
4
DC OUTPUT +V2
DC输出连接器(CN10)脚位定义：
引脚编号
引脚功能
1
NC
2
NC

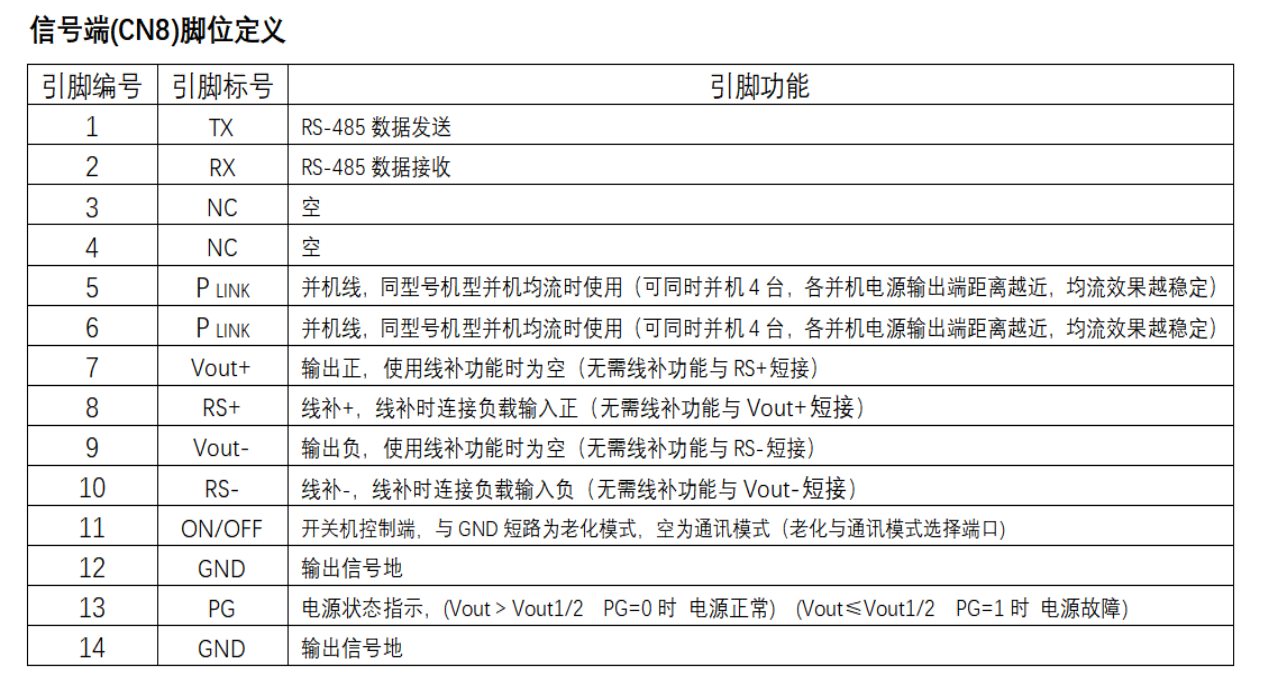

安装图（辅助散热）
为了符合“降额曲线”和“静态曲线”，NW203-W1000系列必须安装辅助散热风扇，建议风扇大小与安装位置如下
安装方式一：以60*15mm DC 12V 5000RPM风扇为例，将风扇置立于直流输出端右侧30mm处；
